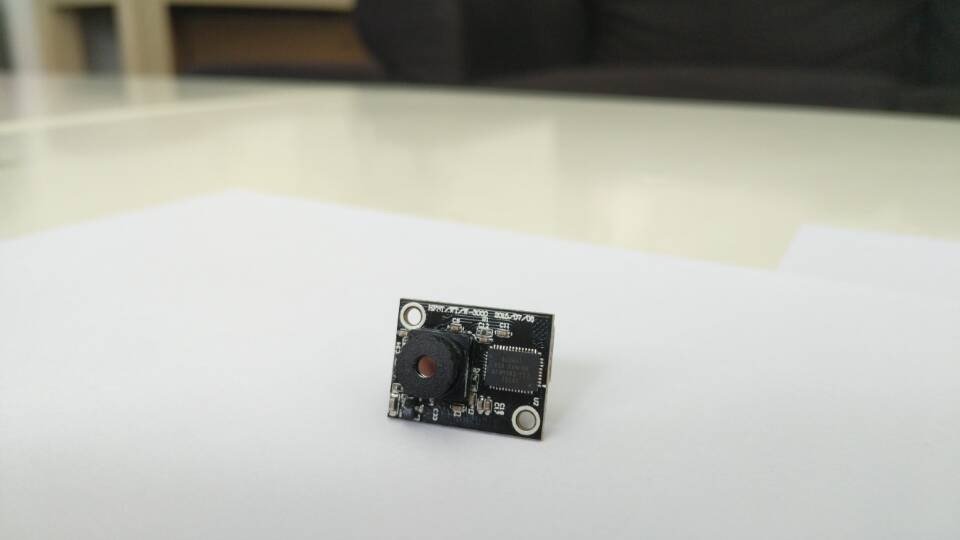

安卓/Windows交互投影机模块
轻量化设计适用于多种长,短,超短焦投影机以及LED投影机的改装,使其
具有交互白板的功能.该产品利用高速红外摄像镜头对运动物体的追踪的技术原理,实现人机交互的功能。采用无驱设计,兼容USB接口; 采用新的,高效视频压缩算法,实现图像在低宽带条件下高帧率传输,提高产品在各种光干扰条件下的适应能力。




1. 技术原理

A. 采用光电定位技术原理,与普通投影机一起使用,能够将任意投影面转换成交互式电子白板。

B. 交互模块相当于红外高速追踪器,电子笔或教鞭发射850nm的红外光,交互模块负责接收在投影范围内的电子笔和教鞭发射出来的信号。

C. 红外滤光片帮助便携白板过滤其他的杂光,只接收850nm的红外光,使得定位更加精准,书写速度得以提高。

D. CameraTouch/Interactive Projector Server: 服务器,是便携白板和电脑之间的通信工具,无Server,交互模块将不能被电脑/投影机识别。

E. E-Note: 多点书写程序,能够在任意操作系统下实现多人书写的功能(只限于Windows XP, Windows 7, Windows 8,Win10系统下)

F. 系统兼容性: Windows XP, Windows 7, Windows 8, Linux(Ubuntu的某个版本,只是Server支持,E-Note不支持), Android系统(E-Note书写软件不支持)

G. 定位的作用:点击4个(25个)红点的作用,是让交互模块能够将电子笔和电子教鞭的运行轨迹准确地抓到。(整机出库无需用户再次定位,因为出厂前已经定好位;       除非客户用的时候发现电子笔点击处与光标处相差超过1-2CM,则需重新定位。)






2. 分类  主要类别:长焦交互模块,短焦交互模块,超短焦交互模块
  • 长焦交互模块适配长焦投影机 (4个定位点)
  • 短焦交互模块适配短焦投影机  (25个定位点)
  • 超短焦交互模块适配超短焦投影机 (25个定位点)





3.适用于以下投影机品牌






                                                            长焦交互模块
信号探测 红外
有效区域(最大投影尺寸)  对角150英寸
有效区域(水平角度)  33 +/- 2 度
有效区域(垂直角度) 0-30 度
定位技术 光电定位
有效距离(距投影面)   1.5 ~5 米
接口 USB
电源需求 4.5~ 9 W (USB供电)
耗电量 < 1.5 W
尺寸 15.5*20.3*11mm
                                                                  电子笔
探测技术 LED 光
电源需求 3 V CR12, 3A x 2
笔身尺寸 17cm (长); 1.0-2.0cm (直径)
                                                             最低系统配置
操作系统 Microsoft Windows XP , Win7, Win8, Linux,Android
处理器 Intel Pentium or above
内存 128 MB
最小硬盘驱动空间 30 MB
                                                                有效区域
可探测投影尺寸 接收器距投影面距离
56 inch 1600mm
68 inch 2100mm
70 inch 2300mm
75 inch 2500mm
85 inch 2800mm
92 inch 3200mm



                                                              短焦交互模块
探测技术  红外
有效区域(最大投影尺寸)  对角88英寸
有效区域(水平角度)  33+/-2度
有效区域(垂直角度)  0-30度
定位技术  红外定位
有效距离  0.2-3米
接口  USB
电源需求  4.5 ¨C 9 W (USB供电)
                                                                   电子笔
探测技术  LED光
电源需求  3V CR 123A x1
笔身尺寸  17cm(长); 1-2cm(直径)
                                                                  有效区域
可探测投影尺寸 接收器距投影面距离
70 inch  360mm
80 inch  400mm
85 inch  450mm
95inch  500mm
